衬胶直通视镜概述:衬胶直通视镜：用于排液或受槽前的回流，冷却水等液体管路上以观察液体流动情况。阀体材料：有碳钢、不锈钢、衬胶、衬氟及304、316等多种。公称压力范围：PN≤2.5MPa。
产品详情

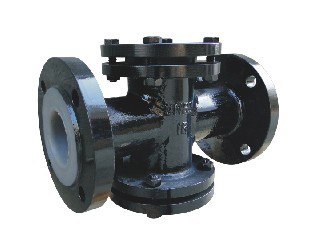

衬胶窥视镜、衬胶直通视镜.jpg)
衬胶直通视镜概述:
衬胶直通视镜：用于排液或受槽前的回流，冷却水等液体管路上以观察液体流动情况。
阀体材料：有碳钢、不锈钢、衬胶、衬氟及304、316等多种。
公称压力范围：PN≤2.5MPa。
工作温度：金属的在200℃以下，塑料的在80℃下，允许急变温度80℃。公称直径范围在15~200厘米。
衬胶直通视镜主要尺寸:
| 产品代号 | 公称直径DN | 结构尺寸 | 玻璃板 | 备注 | |||
| L | H | 直径 | 厚度 | ||||
| . | 15 | 180 | 165 | 50 | 10 | 1、本系列视镜工作压力≤5.0MPA 2、工作温度：0~200℃，允许急变温度＜180℃ | |
| . | 20 | 180 | 165 | 50 | 10 | ||
| SG-IA-01 | 25 | 200 | 189 | 65 | 10 | ||
| SG-IA-02 | 32 | 260 | 234 | 95 | 15 | ||
| SG-IA-03 | 40 | 260 | 234 | 95 | 15 | ||
| SG-IA-04 | 50 | 320 | 278 | 140 | 20 | ||
| SG-IA-05 | 65 | 320 | 278 | 140 | 20 | ||
| SG-IA-06 | 80 | 360 | 308 | 165 | 20 | ||
| SG-IA-07 | 100 | 360 | 308 | 165 | 20 | ||
| SG-IA-08 | 125 | 440 | 364 | 165 | 20 | ||
| SG-IA-09 | 150 | 440 | 364 | 165 | 20 | ||
| SG-IA-10 | 200 | 480 | 430 | 165 | 25 | ||
