气控碟形弹簧式安全阀

您当前的位置:首页 / 产品中心 / 安全阀 / 国标安全阀 / 弹簧式安全阀 / 气控碟形弹簧式安全阀

产品展示

气控碟形弹簧式安全阀

气控碟形弹簧式安全阀

阿司米阀门专业生产气控碟形弹簧式安全阀,气控碟形弹簧式安全阀是直接向大气排出过量蒸汽的特殊专用阀门,弹簧式安全阀适用于火力发电厂蒸汽介质设备和管路上作为超压保护装置。

  • 质量稳定:实行全过程质量监控,细致入微,各方面检测!
  • 价格合理:掌控内部成本控制,减少了开支,让利于客户!
  • 交货快捷:新进生产流水线,充足的备货,缩短了交货期!
  • 热线:13858872266

产品详情

气控碟形弹簧式安全阀是安装在电站锅炉过热器或再热器集箱上,作为一种直接向大气排出过量蒸汽的特殊专用阀门。当锅炉异常超压时,阀门自动打开并排出过量蒸汽,压力恢复正常后,阀门再行关闭并阻止介质继续排放。安全阀一般采用圆柱形压缩弹簧,而碟形弹簧在我国安全阀产品设计上却很少采用。由于安全阀性能参数的要求,由此在设计上很难满足弹簧的细长比要小于3.7(自由高度与弹簧中径之比)而弹簧指数(中径与钢丝直径之比)应在4~8范围内选取的要求。而碟形弹簧则不受此限制,且热稳定性佳,从安全阀设计结构上可以大幅度节约原材料。安全阀上部结构为活塞式气控装置,需外接0.6MPa的气源控制安全阀紧急时开启或关闭用。

用途
该阀门适用于火力发电厂(站)蒸汽介质设备和管路上,作为超压保护装置。当设备和管路内压力超过允 许值时,阀门自动开启,全量排放;当压力降低到规定值时,阀门自动快速关闭,保证设备和管路安全、有Xiao运行。

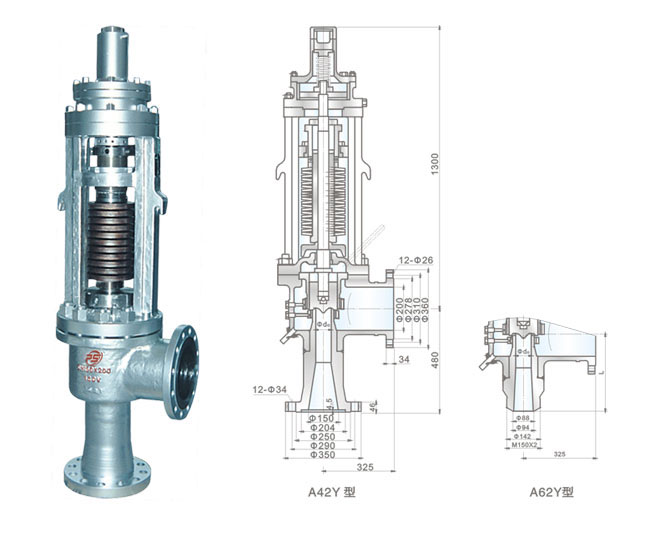

连接尺寸与重量

型号

通径(mm)

尺寸(mm)

重量(KG)

do

L

A62Y-P64100

70/80

70

347

453

A62Y-P3112

70/80

70

347

453

A62Y-P65140V

70/80

70

375

453

A62Y-P65170V

75/100

75

380

631

A42Y-P6526V

110/150

110

480

953

A42Y-P6545V

110/150

110

480

934

A42Y-P3326.5

110/150

110

480

953
